Günümüzün bilimsel uygunluk, hassas rehabilitasyon ve insan hareketlerine ilişkin daha derin bir anlayış arayışında, elektromiyografi (EMG) teknolojisi artık hastanelere özel değildir; yavaş yavaş spor salonlarına, spor takımlarına ve araştırma laboratuvarlarına giriyor. Bunların tümü önemli bir bileşen olan-elektrotlardan kaynaklanır. Özellikle yüzey EMG elektrotları hassas bir "mikrofon" gibi davranarak gerçek zamanlı kas aktivitesini "duymamıza" ve "görmemize" olanak tanır-. Bu makale bu harika aracın kapsamlı bir analizini sunacaktır.
Ⅰ. Yüzey EMG Elektrotları: Tam Olarak Nelerdir?

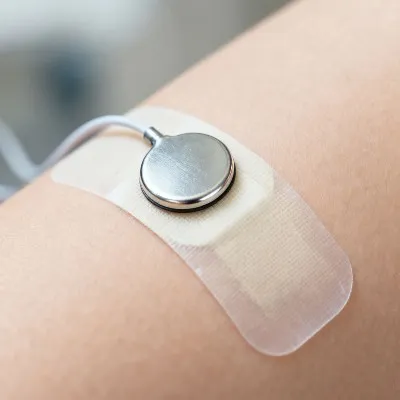

Yüzey EMG elektrotları en yaygın olanlardır.EMGKarşılaştığımız sinyal toplama cihazları. Bunlar tipik olarak iletken malzemelerden (gümüş klorür gibi) yapılmış, iletken jel ile önceden kaplanmış yapışkan bir yamanın ortasında kapsüllenmiş küçük sensörlerdir. Cilde uygulandığında tam bir biyoelektrik sinyal toplama ünitesi oluştururlar.
Temel görevleri, heyecanlandığında derinin altındaki kas grupları tarafından üretilen biyoelektrik sinyalleri yakalamaktır. Beyniniz bir "kasılma" komutu verdiğinde, binlerce kas lifinin aynı anda veya eş zamanlı olmayan şekilde küçük aksiyon potansiyelleri ürettiğini hayal edin. Bu elektrik sinyalleri, bir senfonideki farklı enstrümanların seslerine benzer şekilde doku sıvısı, yağ ve deri içerisinden geçer ve sonunda derinin yüzeyindeki elektrotlar tarafından "duyulur". Elektrotların rolü, bu fizyolojik aktiviteleri ölçebileceğimiz, kaydedebileceğimiz ve analiz edebileceğimiz elektrik sinyallerine dönüştürmektir.
Ⅱ. Ayrıntılı-İlkeler: Nasıl Çalışır?
Çalışmalarını anlamak için basitleştirilmiş bir modele ihtiyacımız var. Bir standarttek-kanallı yüzey elektromiyografisi (EMG)edinme sistemi tipik olarak üç elektrot içerir:
İki edinim elektrotu: Bunlar, kas liflerinin yönü boyunca hedef kasın göbeğine paralel olarak yerleştirilen "ana mikrofonlardır". O bölgedeki iki nokta arasındaki elektrik sinyali farkını yakalamakla sorumludurlar.
Bir referans elektrot: Bu genellikle kemik gibi elektriksel olarak "sessiz" bir konuma yerleştirilir. İşlevi, amplifikatörün çevredeki her yerde bulunan ortak-mod parazitini (50/60Hz güç frekansı girişimi gibi) ortadan kaldırmasına yardımcı olarak ortak bir referans noktası olarak hizmet etmektir.
İş akışı aşağıdaki gibidir:
Sinyal Yakalama: Kas tarafından üretilen aksiyon potansiyeli dokuya iletilerek sürekli değişen bir elektrik alanı oluşturulur. İki toplama elektrodu ilgili konumlarındaki voltajı algılar.
Diferansiyel Amplifikasyon: Bu en önemli adımdır. Amplifikatör, iki toplama elektrotu arasındaki voltaj farkını hesaplar ve bu farkı güçlendirir. Ortamdaki çoğu girişim sinyali her iki toplama elektrotunu aynı anda ve eşit şekilde etkiler; bu "gürültü" fark hesaplama işlemi sırasında büyük ölçüde ortadan kaldırılır. Yayılma gecikmeleri ve iki elektrot arasındaki yoğunluk farklılıkları nedeniyle kastan kaynaklanan gerçek sinyallerin farklılıkları korunur ve güçlendirilir. Bu işlem sinyal kalitesini büyük ölçüde artırır.
Filtreleme ve Dijitalleştirme: Güçlendirilmiş sinyal, son derece düşük-frekanslı hareket kusurlarını ve yüksek-frekanslı çevresel gürültüyü ortadan kaldırmak için bir dizi filtreden geçer, sonuçta dijital bir sinyale dönüştürülür ve bilgisayar ekranında tanıdık, dalgalanan elektromiyografi (EMG) görüntüsü olarak görüntülenir.
Ⅲ. En İyi Uygulamalar: Yüksek-Kaliteli Sinyal Nasıl Elde Edilir?
Güvenilir elde etmekyüzey elektromiyografisi (EMG) sinyaller basitçe "elektrotların takılmasından" çok daha fazlasıdır. Aşağıdaki adımlar çok önemlidir:
Hassas Elektrot Yerleştirme: Bu en önemli adımdır. Elektrotlar, hedef kasın kas göbeğine-motor ünitelerin en yüksek konsantrasyonuna sahip kasın en kalın kısmına- yerleştirilmeli ve kas liflerinin yönüne paralel olarak yönlendirilmelidir. Yanlış yerleştirme zayıf, bozuk sinyallere ve hatta hedef kasın aktivitesinin elde edilememesiyle sonuçlanacaktır. Çalıştırma için profesyonel elektrot yerleştirme yönergelerine (SENIAM standardı gibi) başvurmanız önerilir.
Kapsamlı Cilt Hazırlığı: Cilt, özellikle yüzey stratum korneum ve sebum, elektrik sinyallerini zayıf bir şekilde iletir ve EMG sinyallerini ciddi şekilde zayıflatır ve bozar. Bu nedenle elektrotları takmadan önce şunları yapmalısınız:
Temizleme: Sebum ve ölü deriyi gidermek için bağlantı alanını %75 alkollü bezle kuvvetli bir şekilde silin.
Gerekiyorsa yağdan arındırma: Aşırı yağ varsa temizleme işlemini tekrarlayın.
Gerekirse hafif eksfoliasyon: Bol kıllı veya kalın stratum korneumlu alanlar için, ince zımpara kağıdı veya özel bir fırçayla cilt hafif kırmızı olana kadar nazikçe eksfoliasyon yapın. Bu adım cilt empedansını önemli ölçüde azaltır ve sinyal-gürültü- oranını iyileştirmenin anahtarıdır.
Karışmayı azaltın: Yüzey elektrotları geniş bir "dinleme" aralığına sahiptir. Yakındaki kaslar (özellikle sinerjik kaslar) güçlü bir şekilde kasıldığında, elektrik sinyalleri hedef elektrota "sızabilir" ve "karışmaya" neden olabilir. Verileri yorumlarken, özellikle derin kasları veya küçük kas gruplarını analiz ederken bu olasılığın dikkate alınması gerekir.
Ⅳ. Ana Uygulama Senaryoları
Yüzey elektromiyografisi (SEMG)son derece geniş bir uygulama yelpazesine sahiptir:
Spor Bilimi: Teknikleri ve antrenman programlarını optimize etmek için farklı hareketler sırasında sporculardaki kasların aktivasyon sırasını, koordinasyon modellerini ve yorgunluk seviyelerini analiz etmek.
Rehabilitasyon Tıbbı: Hastaların kas fonksiyonu iyileşmesini objektif olarak değerlendirmek ve felç hastalarında kas aktivasyon kapasitesinin belirlenmesi gibi rehabilitasyon eğitimine rehberlik etmek.
Ergonomi: Çalışma duruşunun kas yükü üzerindeki etkisinin değerlendirilmesi ve kas-iskelet sistemi hastalıklarının önlenmesi.
Biofeedback: Hastaların veya kullanıcıların kas aktivitelerini gerçek zamanlı olarak görmelerine ve belirli kasları aktif olarak nasıl kontrol edeceklerini veya gevşeteceklerini öğrenmelerine olanak tanır.
Çözüm
Yüzey elektromiyografi elektrotları, kas aktivitesi dünyasına açılan-ilk ve en önemli invaziv olmayan penceremizdir. Basit ve kullanımı kolaydır, ancak elektrofizyoloji ve sinyal işlemenin derin prensiplerini içerirler. Bunları doğru anlamak ve titizlikle kullanmak, eğitim, rehabilitasyon ve araştırmaya bilimsel olarak yön verecek güvenilir veriler elde etmenin temel ön koşuludur. Unutmayın, yüksek-kaliteli bir EMG sinyal, iyi-hazırlanmış bir cilt yüzeyi ve hassas şekilde yerleştirilmiş bir elektrotla başlar.
